Comment réaliser un filetage externe avec une filière ?

Le filetage avec une filière est une méthode utilisée pour créer des filets à l'extérieur d'une tige, permettant par exemple d'y visser des écrous.

Dans cet article vous retrouverez le matériel dont vous aurez besoin, des conseils, ainsi que les étapes pour réaliser un filetage externe avec une filière.

- Le type de filetage ou la norme :

Nous retrouvons différents types de filetages ainsi que différentes normes : filetages métriques, métriques fins, métriques pas gros... UNC, UNF, UNEF, BSF, BSW... Il faut d'abord déterminer quel filetage est utilisé sur le trou taraudé ou l'écrou dans lequel vous souhaitez utiliser votre futur vis ou tube fileté.

- Le diamètre de l'écrou ou du trou taraudé dans lequel pour souhaiter utiliser votre future pièce filetée : Par exemple, si vous avez un écrou avec un filetage M10, il vous faudra une filière M10 pour tailler le filetage extérieur M10 correspondant.

- Le diamètre de la tige :
Utilisez une tige de diamètre légèrement inférieur à celui du filetage final (par exemple, pour un filetage M10, la tige doit faire environ 9,85 mm).

- Le type de filière :
Filière pleine : Idéale pour les travaux de précision.
Filière fendue : Permet un ajustement de la coupe pour une plus grande flexibilité.

- La matière à usiner :
Assurez-vous que la filière est conçue pour la matière à filtrer (acier, aluminium, laiton, etc.). Les filières en acier HSS (High-Speed ​​Steel) sont polyvalentes et résistantes.

Plus d'informations sur la forme et la géométrie des filières.

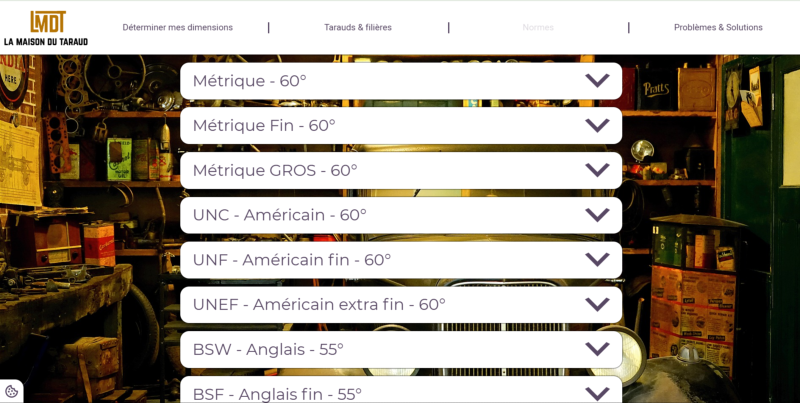

Plus d'informations sur les différentes normes de filetage.

Réalisez un filetage extérieur étape par étape :

1. Mesurer et marquer

Marquez clairement la pièce avec un feutre ou une craie après avoir mesuré la longueur nécessaire à fileter.

2. Fixer la pièce

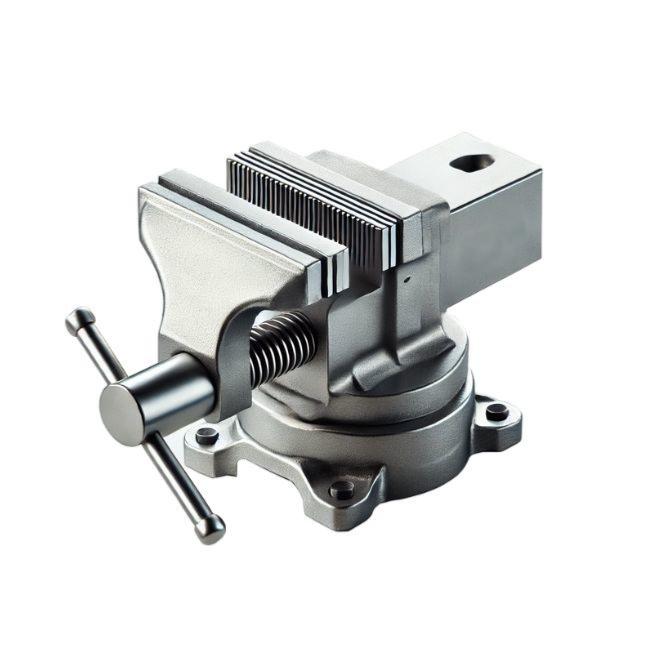

Fixez la pièce à fileter avec l'aide de l'étau afin qu'elle reste immobile pendant l'opération.

3. Lubrifier la pièce

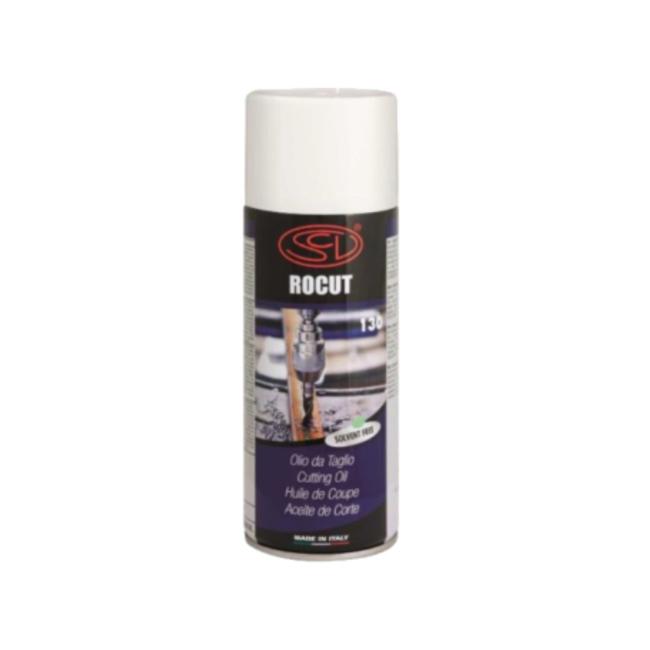

Appliquez une goutte d'huile de coupe pour préserver la filière et améliorer la qualité du filetage.

4. Mettre en place la filière

Insérez la filière dans la porte filière. La face de la filière comprenant l'écriture des dimensions doit se retrouver vers le haut lors du filetage. Resserez les vis de serrage pour bloquer la filière.

5. Placer la filière et le porte filière

Placez la filière et la porte filière à l'extrémité de la tige, de manière perpendiculaire.

6. Commencer à fileter

Tournez le porte-filière dans le sens horaire en exerçant une pression. Vérifiez que le filetage s'engage de façon droite.

7. Avancer dans le filetage/Casser les copeaux

Tournez un tour complet puis revenez un demi-tour en arrière afin de casser les copeaux. Répétez l'opération jusqu'à arriver à la longueur souhaitée. N'hésitez pas à remettre quelques gouttes d'huile de coupe pendant l'opération.

8. Nettoyer la tige et vérifier le filetage

Une fois votre filetage terminé, vous pouvez nettoyer la tige et vérifier avec un écrou correspondant la conformité du pas de vis.

En suivant ces étapes et conseils, vous serez capable d'effectuer un filetage extérieur avec une filière pour vos projets d'usinage ou de bricolage.

Si vous avez besoin de plus d’informations, n’hésitez pas à nous contacter.
